Müstakil Konut Elektrik İç Tesisat Projesi

Baydak Mühendislik tarafından hazırlanan bu çalışma; modern bir müstakil konutun tüm kuvvetli ve zayıf akım ihtiyaçlarını, temel topraklama altyapısını ve dağıtım hesaplamalarını kapsayan eksiksiz bir Elektrik İç Tesisat Uygulama Projesidir.

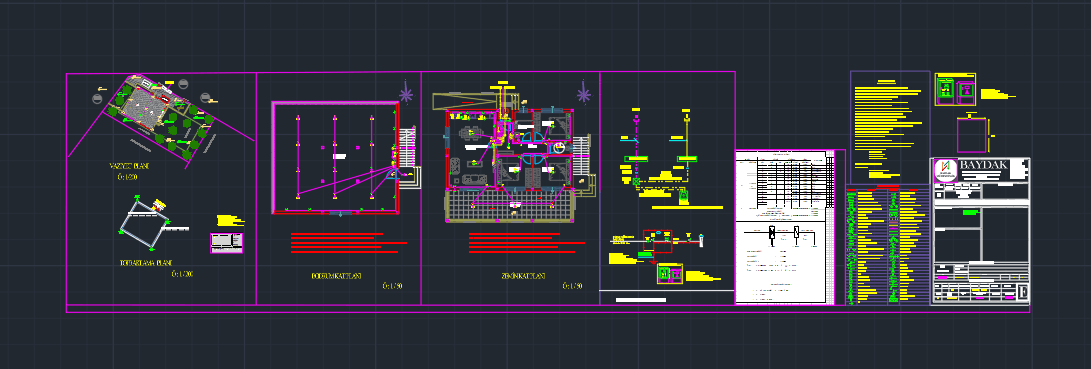

Görsel 1: AutoCAD ortamında hazırlanan tam kapsamlı proje paftası (Vaziyet, Topraklama, Kat Planları, Kolon Şeması ve Yükleme Cetvelleri).

Pafta İçeriğinde Yer Alan Çizim ve Hesaplar

Ulusal standartlara (TS EN) ve Elektrik Mühendisleri Odası (EMO) proje çizim esaslarına uygun olarak hazırlanan projemiz şu temel bölümlerden oluşmaktadır:

• Vaziyet Planı (Örçek: 1/200): Yapının parsel üzerindeki konumu, ana besleme hattı giriş noktası ve çevre/bahçe aydınlatma detayları.
• Temel Topraklama Planı (Ölçek: 1/200): Bina temeline döşenen galvaniz şerit topraklama ağı, potansiyel dengeleme baraları ve kontrol rögarı detayları.
• Bodrum ve Zemin Kat Mimari Planları (Ölçek: 1/50):
  • Aydınlatma ve priz linyelerinin yerleşimi ve hat güzergahları
  • TV-Uydu, telefon, data ve IP interkom zayıf akım hatları
  • Mutfak ve ıslak hacimler için özel korumalı priz hatları
• Kolon Şeması ve Tek Hat Diyagramları: Ana tablodan tali tablolara giden hatların kesitleri, sigorta değerleri ve kaçak akım rölesi (KAR) koruma düzeni.
• Yükleme Cetveli ve Hesaplar: Tesisatın toplam kurulu gücü, talep gücü, gerilim düşümü (Volt drop) ve akım kontrolü mühendislik hesaplamaları.
• Sembol Listesi (Lejant) ve Teknik Şartname: Çizimde kullanılan tüm elektrik sembollerinin açıklamaları ve uygulama esasları.

Projede Yapılan Mühendislik Çalışmaları

Projelendirme aşamasında yapının güvenli ve uzun ömürlü kullanımı için aşağıdaki teknik detaylar titizlikle hesaplanmıştır:

1. Aşırı Yük ve Isınma Koruması: Kablo kesitleri, çekilecek maksimum akım değerlerine göre gerilim düşümü hesapları yapılarak seçilmiştir.
2. Hayat Koruma (Kaçak Akım Koruması): Ana panoda 300mA yangın koruma, tali panolarda ise 30mA hayat koruma eşikli kaçak akım röleleri projelendirilmiştir.
3. Eşpotansiyel İrtibatlama: Tüm metal aksamlar, banyo koruma hatları ve cihaz gövdeleri topraklama barasına bağlanarak can güvenliği riski sıfırlanmıştır.
4. Estetik ve Fonksiyonel Tasarım: Kullanıcının günlük yaşam konforunu artıracak anahtar/priz konumlandırmaları ve zayıf akım altyapısı mimariyle uyumlu şekilde tasarlanmıştır.

Neden Profesyonel Projelendirme?

Eksiksiz ve doğru hazırlanmış bir elektrik projesi; uygulama sırasında hatalı imalatların önüne geçer, malzeme israfını engeller ve yapının ruhsat/abonelik süreçlerini hızlandırır.

Baydak Mühendislik olarak tüm projelerimizde yasal mevzuatlara %100 uyum, yüksek mühendislik kalitesi ve kurum onay garantisi sunuyoruz.
